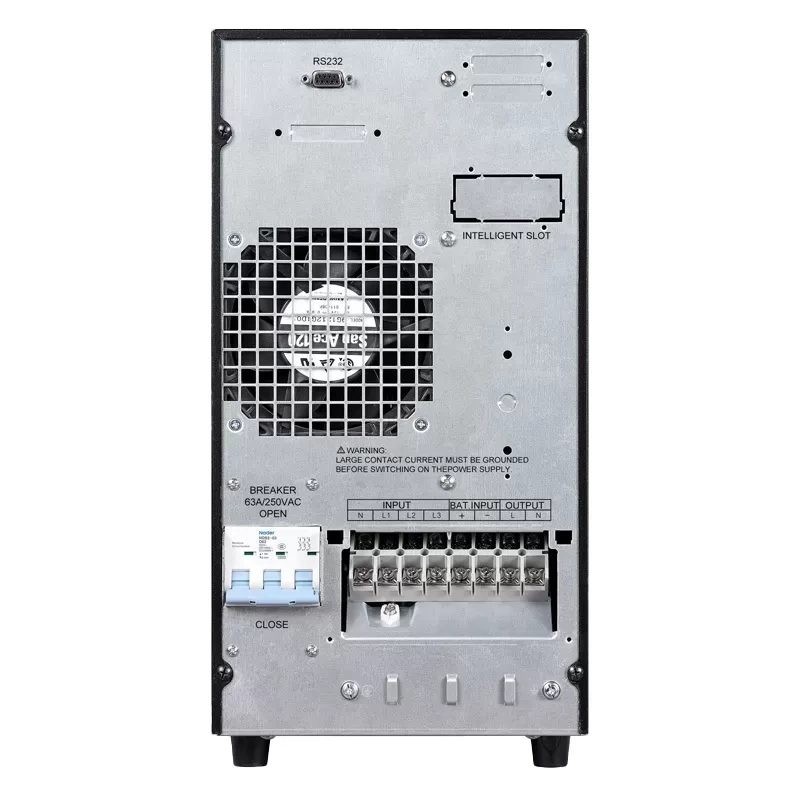

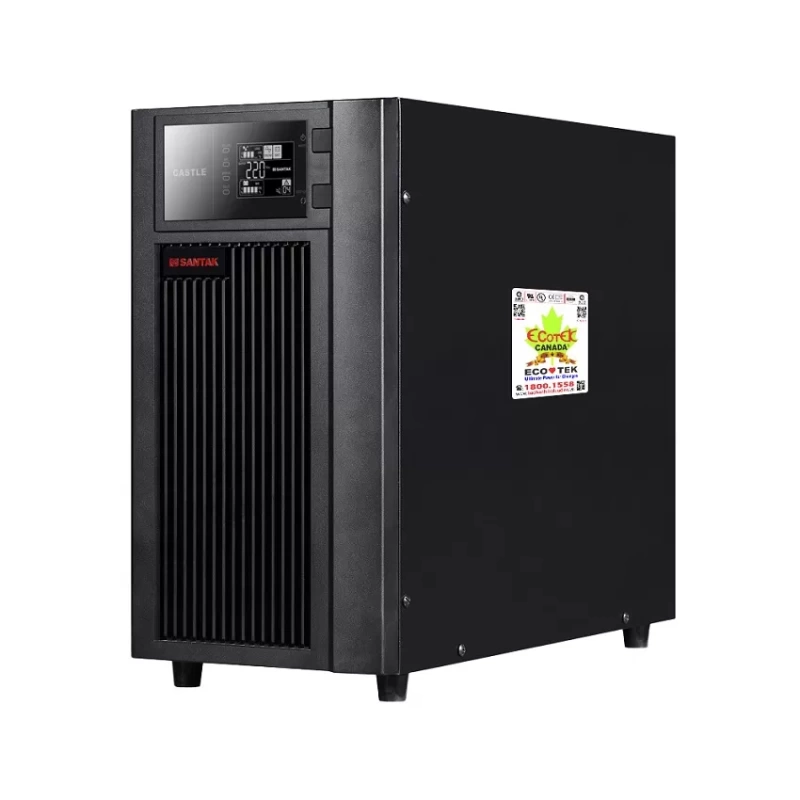

Bộ lưu điện UPS SANTAK True Online 3C10KS (LCD), sử dụng ắc quy ngoài

NGUỒN VÀO

Điện áp danh định

380VAC (L-L) / 220VAC (L-N)

Ngưỡng điện áp

120VAC ~ 275VAC (176VAC ~ 275VAC: Đầy tải)

Số pha

3 pha (Dạng sao - 4 dây + dây tiếp đất) hoặc 1 pha

Tần số danh định

50/60 Hz (40 ~ 70 Hz)

Hệ số công suất

> 0,95 (Ngõ vào 1 pha)

Tương thích máy phát điện

Có

NGUỒN RA

Công suất

10KVA / 9KW

Điện áp

220V/230/240V ± 1%

Số pha

1 pha (2 dây + dây tiếp đất)

Dạng sóng

Sóng sine thật ở mọi trạng thái điện lưới và không phụ thuộc vào dung lượng còn lại của nguồn ắc quy.

Tần số

Đồng bộ với nguồn vào 50/60Hz ± 4Hz hoặc 50/60Hz ± 0,05Hz (chế độ ắc quy)

Hiệu suất

≥ 93.5% (>98% ECO Mode)

Khả năng chịu quá tải

105% ~ 125% trong 10 phút, 125% ~ 150% trong 30 giây, >150% trong 500 mili giây

Cấp điện ngõ ra

Hộp đấu dây

CHẾ ĐỘ BYPASS

Tự động chuyển sang chế độ Bypass

Quá tải, UPS lỗi

Công tắc bảo dưỡng

Có sẵn

CHỨC NĂNG TẮT KHẨN CẤP (EPO)

Chức năng tắt khẩn cấp Bộ Lưu Điện (EPO)

Tuỳ chọn theo yêu cầu

ẮC QUI

Loại ắc qui

12 VDC, kín khí, không cần bảo dưỡng, tuổi thọ trên 3 năm

Thời gian lưu điện

Tuỳ thuộc vào dung lượng ắc quy gắn ngoài và công suất tải sử dụng.

Thời gian nạp điện cho ắc qui

Tuỳ thuộc vào dung lượng ắc quy gắn ngoài

GIAO DIỆN

Bảng điều khiển

Nút khởi động / Tự kiểm tra / Tắt còi báo / Nút tắt nguồn

LED hiển thị trạng thái

Chế độ điện lưới, chế độ ắc quy, chế độ Bypass, dung lượng tải, dung lượng ắc quy, báo trạng thái hư hỏng.

Cổng giao tiếp

RS232, khe cắm mở rộng

Phần mềm quản lý

Phần mềm quản trị năng lượng và tự động shutdown hệ thống Winpower tương thích với Window, Linux, Unix, Sun

Thời gian chuyển mạch

0 ms

Chức năng kết nối song song N+X

Cho phép kết nối song song lên đến 3 bộ để hoạt động dự phòng đa tầng (N+X), để nâng công suất điện lên 3 lần, chia đều tải.

MÔI TRƯỜNG HOẠT ĐỘNG

Nhiệt độ môi trường hoạt động

0 ~ 40oc

Độ ẩm môi trường hoạt động

20% ~ 90%, không kết tụ hơi nước.

Hệ thống làm mát

Quạt đối lưu không khí

TIÊU CHUẨN

Độ ồn khi máy hoạt động

Trường điện từ (EMS)

IEC 61000-4-2 Level 4 (ESD)

IEC 61000-4-3 Level 3 (RS)

IEC 61000-4-4 Level 4 (EFT)

IEC 61000-4-5 Level 4 (Surge)

Chuẩn an toàn nhiễu điện từ EMI

IEC62040-2, với dòng điện vào ≥ 25A

Chuẩn an toàn

IEC62040-1

KÍCH THƯỚC / TRỌNG LƯỢNG

Kích thước (R x D x C) (mm)

212 x 500 x 420

Trọng lượng tịnh (kg)

16.9
