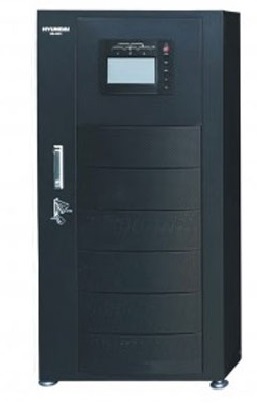

Bộ lưu điện HYUNDAI HD-15K3 15KVA/12KW

Thông tin chung

Thương hiệu

UPS Hyundai

Model

HD-15K3

 NGUỒN VÀO

Điện áp danh định

380VAC / 400VAC / 415VAC

Ngưỡng điện áp

± 25%

Tần số liên tục

50/60Hz ± 5Hz

Hệ số công suất

>= 95% (với mạch lọc)

Ngưỡng điện áp Bypass

± 20% (Có thể thiết lập)

Số pha

3 Pha, (4 dây, dây tiếp đất)

Tần số danh định

50Hz ± 10%

Ngưỡng điện áp ECO

± 10% (Có thể thiết lập)

 NGUỒN RA

Công suất

15KVA / 13.5KW

Điện áp

380VAC / 400VAC / 415VAC

Ổn định điện áp

± 1%

Số pha

3 Pha, 4 dây

Dạng sóng

Sóng Sin chuẩn

Tần số

Đồng bộ với điện lưới ở chế độ có điện lưới; 50/60Hz ± 0.1% ở chế độ ắc quy

Hệ số công suất

0.9

Độ méo hài

<= 2% với tải tuyến tính, <= 5% với tải phi tuyến

Khả năng chịu quá tải

125% trong 1 phút, 150% trong 1 giây, 200% ở chế độ bypass.

Tỉ lệ méo đỉnh

Sin chuẩn, tải tuyến tính < 3%, tải phi tuyến tính < 5%

Hệ số Crest

3:1

Phạm vi điều chỉnh điện áp ngõ ra ở chế độ Inverter

±5V

Thời gian chuyển mạch

Chế độ AC sang chế độ ắc quy: 0ms
Chế độ Inverter sang chế độ Bypass: 0ms
Chế độ Inverter sang chế độ ECO: 5-10ms

Khả năng chịu quá tải

105%: chạy trong thời gian dài; 105% - 110%: chạy trong 1h; 110% - 125%: chạy trong 10 phút; 125% - 150%: chạy trong 1 phút; 150% - 200%: chạy trong 200ms; >200%: chạy trong 100ms;

 ẮC QUY

Điện áp DC

12V x số lượng ắc quy được thiết lập (có thể cài đặt qua màn hình LCD)

Loại ắc quy

Ắc quy chì , kín khí không cần bảo dưỡng.

Số lượng ắc quy

28 - 32 Chiếc (Có thể thiết lập được)

Dòng sạc

Mặc định 10A (Có thể thiết lập được).

Chế độ sạc

Sạc 3 giai đoạn, tự động chuyển đổi chế độ sạc cân bằng và sạc thả nổi.

Hiển thị tình trạng sạc

Hiển thị thời gian dự phòng ắc quy, thời gian, thời gian duy trì còn lại của ắc quy

 GIAO DIỆN

Cổng giao tiếp

RS232 (Tùy chọn SNMP)

Thời gian chuyển mạch

10 mili giây

Báo hiệu

Báo động khi gặp bất kỳ lỗi nào

LCD hiển thị

Có

 MÔI TRƯỜNG HOẠT ĐỘNG

Nhiệt độ môi trường hoạt động

0 - 40^oC

Độ ẩm môi trường hoạt động

0 - 95% (Không đọng nước)

 HỆ THỐNG

Hiệu suất

Chế độ điện lưới: >=93%; Chế độ ECO: >=93%

Số lượng UPS tối đa có thể kết nối song song

6

Cổng giao tiếp

RS232 / RS485 / Dry Contact (tiêu chuẩn) / SNMP (tuỳ chọn)

Độ ồn khi máy hoạt động

55dB

Chế độ bảo vệ

- Bảo vệ nguồn vào : quá áp , lỗi tần số, lỗi pha. - Bảo vệ nguồn ra : ngắn mạch, hệ số công suất thấp - Bảo vệ ắc quy : chế độ xả, chế độ sạc - Bảo vệ quá nhiệt

Chế độ tiết kiệm

98%

Cấp bảo vệ

IP 20

EMI

EN62040-2

EMS

IEC61000-4-2 (ESD)
IEC61000-4-3 (RS)
IEC61000-4-4 (EFT)
IEC61000-4-5 (surge)

 KÍCH THƯỚC / TRỌNG LƯỢNG

Kích thước (Rộng x Sâu x Cao) (mm)

400x800x1100

Trọng lượng tịnh (kg)

165
