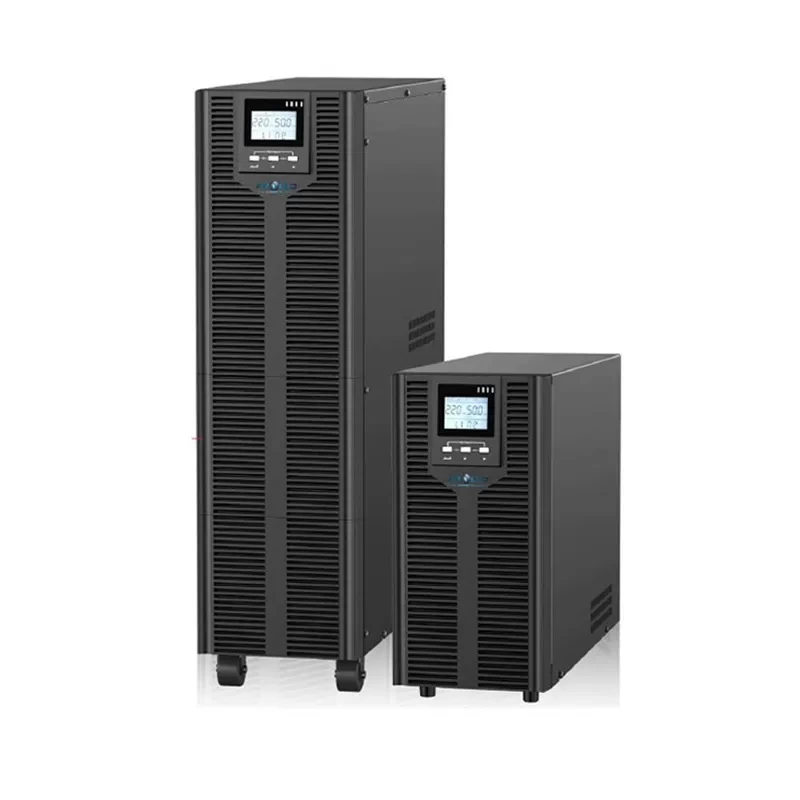

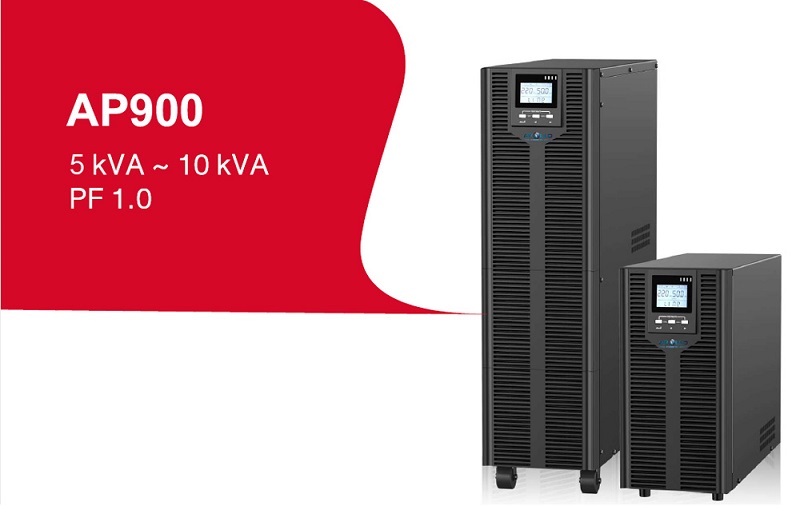

Bộ lưu điện APOLLO AP9106S 6KVA/6KW True Online

MODEL

AP9106S

Công suất

6KVA / 6KW

NGÕ VÀO

Kết nối ngõ vào

1 pha, 3 dây (1Φ + N + PE)

Điện áp liên tục

208 / 220 / 230 / 240 VAC

Ngưỡng điện áp

110 ~ 176 Vac (Giảm tuyến tính giữa 50% đến 100% tải );

176 ~ 280 Vac (không giảm tải); 280 ~ 300 Vac (Giảm 50% tải)

Tần số

40 ~ 70 Hz (tự động nhận dạng)

Hệ số công suất

≥ 0.99

Ngưỡng điện áp Bypass

-45% ~ +15% (Có thể thiết lập)

Độ méo hài(THDi)

≤ 5%

NGÕ RA

Kết nối ngõ ra

Một pha (LN)

Điện áp

208 (PF=0.9) / 220 / 230 / 240 VAC

Độ biến thiên điện áp

± 1%

Tần số

45 ~ 55 Hz hoặc 55 ~ 65 Hz (Ngưỡng đồng bộ); 50 / 60 Hz ± 0.1 Hz (Chế độ ắc quy)

Dạng sóng

Sin chuẩn

Hệ số công suất

1

Độ méo hài (THDv)

≤ 1% (tải tuyến tính), ≤ 4% (tải phi tuyến)

Hệ số đỉnh

3:1

Khả năng chịu quá tải

105% ~ 110% khoảng 10 phút, 110% ~ 125% khoảng 1 phút, 125% ~ 150% khoảng 30 giây

ẮC QUY

Điện áp DC

192 VDC (192 ~ 240 Vdc có thể thiết lập)

Số lượng ắc quy tích hợp

16 chiếc (16 ~ 20 có thể tùy chọn), 12V x 7Ah x 16 (AP7-12)

Dòng sạc (cực đại)

Cấu hình tiêu chuẩn: 1A ; Mô hình thời gian dài: 5A (mặc định), 1 ~ 5 A có thể thiết lập được; 12 A (tùy chọn)

Thời gian sạc

Cấu hình tiêu chuẩn: 90% công suất được khôi phục trong 8 giờ;Cấu hình bình ngoài: phụ thuộc vào dung lượng của pin

HỆ THỐNG

Hiệu suất

≥ 94% tại mức 100% tải

Tối đa 94.5% ở mức 60% tải

≥ 98% (Chế độ ECO)

Thời gian chuyển mạch

0 ms

Các tính năng bảo vệ

Ngắn mạch, quá tải, quá nhiệt, quá trình xả cạn ắc quy, điện áp cao, điện áp thấp, và lỗi quạt

Số lượng kết nối song song tối đa

4

Cổng giao tiếp

RS232 (standard), USB / RS485 / dry contacts / SNMP / Cảm biến bù nhiệt độ ắc quy (optional)

Hiển thị

LCD + LED

Tiêu chuẩn

EN 62040-1, EN 62040-2, EN 61000-3-2, EN 61000-3-3, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11, IEC 61000-2-2, IEC 62040-2, IEC 62040-1, IEC 62040-3

OTHERS

Nhiệt độ vận hành

0℃ ~ 40℃

Nhiệt độ lưu giữ

-25°C ~ 55°C (không ắc quy)

Độ ẩm

0 ~ 95% (không ngưng tụ hơi nước)

Độ cao

≤ 1000 m, giảm 1% khi thêm mỗi 100 m

IP rating

IP 20

Độ ồn với khoảng cách 1m

≤ 55 dB

Kích thước (W × D × H) (mm)

191 × 465 × 711 (S), 491 × 465 × 350 (H)

Kích thước đóng kiện (W × D × H) (mm)

315 × 654 × 941 (S), 318 × 595 × 475 (H)

Khối lượng tịnh (kg)

53 (S), 14.5 (H)

Khối lượng đóng kiện (kg)

61 (S), 16 (H)
